K302-氣壓變送模塊
1、產品描述:
本產品為新款高靈敏度的壓力、溫度測量模塊；
壓力測量采用擴散硅壓力芯片傳感器，芯片是采用機械方法組成一個惠斯頓電橋，由IC對信號放大處理、輸出。溫度采用熱敏電阻。

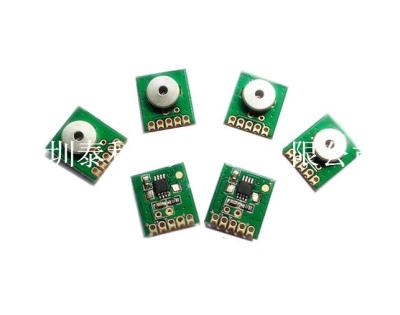

模塊圖如下面:
2、應用領域:
汽車進氣壓力檢測
氣體壓力測量
3、產品高性價比:
a、高精度擴散硅壓力IC傳感芯片
b、穩定可靠的溫度測量
c、采用性能更可靠的鋁合金板材
d、本模塊集合信號采集、處理，輸出0.5—4.5V電壓信號
e、已經做好溫補，校準，方便客戶直接組裝使用
f、售后服務好，做全程的技術指導與協助
4、規格參數:
5、接線方式:
① OUT 白色線
② VCC 紅色線
③ NTC 棕色線
④ GND 黑色線
6、氣壓信號輸出:
| 氣壓 | 10 KPa | 20 KPa | 30 KPa | 40 KPa | 50 KPa | 60 KPa | 70 KPa |
| 輸出電壓（V） | 0.385 | 0.8165 | 1.2945 | 1.726 | 2.1575 | 2.589 | 3.0205 |
| 氣壓 | 70 KPa | 80 KPa | 90 KPa | 100 KPa | 110KPa |
| 輸出電壓（V） | 3.0205 | 3.425 | 3.8835 | 4.2685 | 4.7 |
7、溫度信號輸出:
熱敏電阻（25℃）------- 2KΩ 工作溫度（℃）------- －55℃～+125℃
| 溫度（℃） | -40℃ | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 40℃ |
| 阻值（KΩ） | 41.86 | 14.269 | 8.765 | 5.551 | 3.611 | 2.420 | 1.1605 |
| 溫度（℃） | 50℃ | 70℃ | 90℃ | 110℃ | 125℃ |
| 阻值（KΩ） | 0.8278 | 0.4471 | 0.2567 | 0.1562 | 0.111 |
