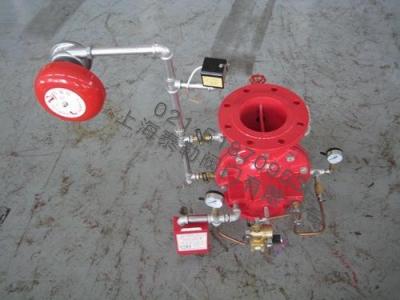

隔膜式雨淋閥 ZSFM型隔膜式雨淋閥

　　供應隔膜式雨淋閥，ZSFM型隔膜式雨淋閥，消防隔膜式雨淋閥，隔膜式雨淋閥工作原理

　　概述:

　　ZSFM系列隔膜雨淋閥由主閥，水力警鈴，壓力開關，手動球閥，電磁閥，三通球閥，針閥及控制管路等組成。配以開式噴頭、水幕噴頭、閉式噴頭及火災報警控制系統即可組成相應的水噴滅火系統。具有結構簡單、操作容易、安全可靠、安裝維護方便等特點。失火時，雨淋閥開啟，系統開式噴頭一齊自動噴水滅火處火源，而且可以同時自動向整個被保護的面積上噴水，從而防止火災的蔓延和擴大。適用于易結冰或需重點保護的火災危險性大的建筑物和場地。

　　結構及用途:

　　ZSFM系列隔膜雨淋閥主閥采用隔膜將主閥分為上下兩腔，上腔為控制腔。利用上下腔面積差產生水壓力實現主閥密封。未失火時，三球閥手柄向下，針閥、檢修球閥、末端球閥為開啟狀態，電磁閥、手動球閥、排放球閥為開閉狀態，壓力表1灰進口壓力，壓力表2為0。此時主閥為關閉狀態。失火時，有三種控制方式控制主閥開啟滅火。主閥開啟后，壓力進入壓力開關和水力警鈴，水力警鈴發出警聲；壓力開關控制中心發出信號或開啟消防泵。隔膜雨淋閥具有防復位結構，主閥開啟10％后防復位裝置自動啟動，防止由于誤操作而使主閥回位。滅火后，切斷傳動管網，關閉電磁閥、手動球閥和末端球閥即可關閉主閥。結構合理、美觀:雨淋閥控制管線選用優質銅管，合理配置控制元件，使控制閥門簡單，明了。

　　控制、操作方便、可靠:三種控制方式確保主閥開啟，且三種控制方式中任一種控制方式均能開啟主閥。

　　內置防復位裝置:防復位裝置內置簡化了控制配管。防復位裝置的啟動由主閥自動控制，復位操作簡單。

　　雨淋滅火系統組成及工作原理:

　　雨淋滅火系統由電控雨淋閥、開式或閉式噴頭（另外購買）、水流指示器（另外購買）、水力警鈴、壓力開關（另外購買）、電控制柜（另外購買）等組成電控制雨淋系統。在工作伺應狀態時，雨淋閥將消防水封閉于管網供水側，系統側管網中沒有水。

　　當保護區內探測器將測得的火災信號傳送至控制中心，再由控制中心將信號處理后，向雨淋閥上的電磁閥發出啟動信號，電磁閥打開，隔膜室泄壓，雨淋閥啟動，水從供水側進入系統管網,通過噴頭噴向保護區，實施滅火。

　　雨淋閥隔膜腔內水壓的高低控制著雨淋閥的啟閉，當通過打開電磁閥或由工作人員打開緊急手動快開閥使隔膜腔內水壓下降到一定值時，隔膜被供水壓力頂開，水流進入系統側管網滅火。

　　雨淋閥也可配濕式或干式控制管網，組成濕式或干式控制系統，當控制管網的噴頭爆裂使隔膜腔的水壓下降，閥打開。

　　本閥設有防復位裝置，壓力腔內的水壓一經泄壓后，無論電磁閥或手動快開閥是否重新被關閉，壓力腔均不能重新升壓，閥仍保持開啟狀態，可保證滅火過程中不會因斷電而使雨淋閥重新關閉。

　　主要零件及材質:

　　主要外形及連接尺寸:

　　閥體結構啟閉狀態示意圖

　　雨淋閥配置及系統示意圖

　　安裝要求:

　　1)系統應安裝于有采暖且照明良好的室內，并在周圍留出約0.5m的空間以便于安裝和維修。

　　2)安裝之前徹底沖洗掉供水管路中的異物。

　　3)可以垂直、水平安裝雨淋閥,但注意電磁閥的安裝始終應保持電磁鐵芯豎直狀態。

　　4)為了維修、調試方便，應在雨淋閥的前后分別安裝閥前供水控制閥和閥后控制閥。

　　出廠檢驗:100%2.4MPa水壓（閥瓣打開和關閉兩種狀態）

　　工作壓力:0.14～1.2MPa電磁閥啟動電源:DC24V

　　訂貨須知

　　1)用戶在訂貨時請?jiān)谟唵紊蠈懰枰a(chǎn)品的名稱、數量、規格、型號、交貨日期。

　　2)本產品每套包括:雨淋閥1臺,1.6MPa壓力表2只,水力警鈴一套,使用說明書、合格證各1份。其它配件如信號閘閥(蝶閥)、閘閥、壓力開關等須單獨訂貨。

　　3)雨淋閥裝置在特殊的環境(如腐蝕嚴重)、防爆場合中使用,用戶需說明使用環境情況,我公司可按不同特殊環境給予特殊訂貨。

　　4)雨淋閥安裝之前應沖洗供水管網,使其內部清潔無污物，檢查雨淋組是否有碰損，然后按安裝示意圖安裝。

　　5)雨淋閥可以豎、臥安裝，但電磁閥必須水平安裝。

　　6)每季度進行一次試警鈴試驗。目的是檢查系統情況，使其始終保持正常狀況。

　　7)雨淋閥裝置應每年檢修一次，沖洗管道，清除水垢、鐵銹、污物等；檢查各零件是否損壞；節流孔有無堵塞；閥座有無水垢、銹蝕、雜質。

　　本參數、說明只是提供參考。歡迎你的來電選購，我公司能給以提供更多資料！
