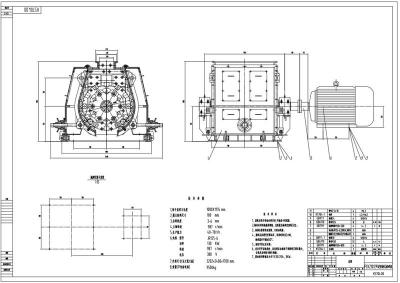

PCKZ可逆重錘式破碎機全套cad圖紙型號:
PCKZ-0908 ? PCKZ-1012 ? PCKZ-1416 ? PCKZ-1618 ? PCKZ-1825
PCKZ可逆重錘式破碎機圖紙說明書
PCKZ系列可逆式錘式破碎機產品概述
PCKZ系列可逆式錘式破碎機是一種新型破碎設備，普通配置由破碎機主機、電機、限矩性液力偶合器、液體開啟裝置組成。主軸和錘柄采用優質合金鋼鍛造加工，錘頭、襯板由高耐磨合金鑄造而成。由于其不同于普通破碎機的設計理念，結構上采用了大轉子、短銷軸、可逆式旋轉組合錘頭，具有打擊力度大，操作維修方便，運行成本低等優點。
適用范圍
應用領域:廣泛應用于水泥、建材、化工、電力、冶金等工業部門的中碎、細碎作業。
適用物料:適用于破碎抗壓強度小于150MPa的各種脆性物料，如石灰石、焦炭、煤等物料。
工作原理
錘式破碎機是利用高速回轉的錘頭沖擊物料，使其沿自然裂縫、層理面和節理面等薄弱處而破裂的破碎機械。物料給入破碎機中，立即受到高速回轉的錘頭的沖擊而粉碎。破碎了的物料，從錘頭處獲得動能，以高速向機殼內壁的襯板和蓖條上沖擊而被第二次粉碎。此后，小于蓖條縫隙的物料，便從縫隙中排出，而粒度較大的物料，彈回到襯板和蓖條上的粒狀物料，還將受到錘頭的附加沖擊破碎，在物料破碎的整個過程中，物料之間也相互沖擊粉碎。
產品特點
1、工作錘頭、襯板，采用高耐磨合金鑄造而成，具有耐磨、耐沖擊等特點。
2、結構上采用了大轉子、短銷軸、可逆式旋轉組合錘頭，打擊力度大、操作方便。
3、設備整體設計合理、造型美觀、結構緊湊，具有易損件少，維修方便等優點，是升級換代產品。
