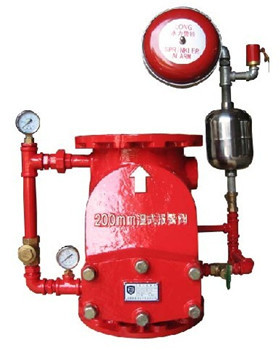

濕式報警閥與延遲器、水力警鈴、灑水噴頭、消防供水系統等連接組成自動噴淋滅火系統。是自動噴淋滅火系統中重要報警控制閥門。
工作原理:
當自動噴淋滅火系統的保護區域內發生火情時，火場環境溫度升高時，閉式噴頭上的玻璃球炸裂（或易熔合金熔化），噴頭打開噴水滅火。此時由于濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，水源水不斷補充管網滅火，同時水流也經密封環槽內的孔流入延遲器，并迅速充滿，以一定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，接通控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。
部件作用:
1.濕式報警閥:只允許水單方向流入噴水系統并在規定流量下報警。
2.延遲器:延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
3.水力警鈴:系統啟動后，能發出聲響的水力驅動式報警裝置。
4.壓力開關:報警閥動作后，壓力開關動作接通電觸點。
5.警鈴閥:伺應狀態下為常開，檢查、維護和修理時才可關閉此閥。
6.試警鈴閥:在調試、維護才開啟此閥，以判定系統工作情況。
7.放水閥:排去閥后管網余水，以進行檢修或更換噴頭。
連接尺寸:?
| 產品型號 | 公稱通徑 | 連接相關參數 | 外形尺寸 |
| 螺栓數 | 螺栓規格 | 法蘭螺孔中心距mm | A | B |
| ZSFZ-80 | 80 | 4 | M16 | Φ145 | 250 | 280 |
| ZSFZ-100 | 100 | 8 | M16 | Φ180 | 270 | 600 |
| ZSFZ-150 | 150 | 8 | M20 | Φ240 | 365 | 665 |
| ZSFZ-200 | 200 | 12 | M20 | Φ295 | 465 | 730 |
用戶須知:
1.用戶在訂購ZSFZ型濕式報警閥裝置時，請在定單上寫明產品名稱、型號、規格、數量及交貨日期。
2.本產品每套包括:濕式報警閥一臺，延遲器一件，水力警鈴一件，壓力表兩只，使用說明書、合格證各1份。如因設計需要，有所增減，請訂貨時注明。其他配件如壓力開關、信號蝶閥（閘閥）、水流指示器、消防電磁閥及電控箱等須單獨訂貨。
3.安裝前，必須進行管道沖洗，清除管內雜質，直至流出清水，沖洗流量不應小于系統設計流量。
報警閥應每年拆下檢修一次，沖洗管道，清除水垢 、鐵銹、污物等；檢查各零件是否損壞；節流孔有無堵塞；閥座有無水垢、銹蝕、雜質。
