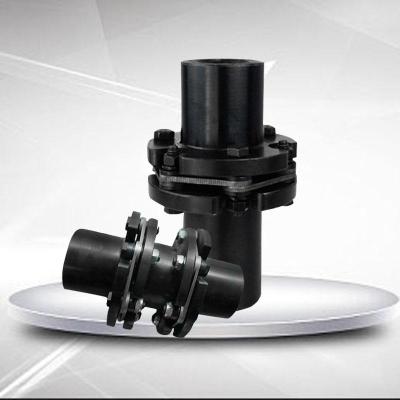

河北京誠聯軸器廠生產的JN系列膜片聯軸器是在JM系列后的一種結構變形。它擴大了JM系列的應用場合，使得在軸頭間距較短的情況下，一樣能夠享受到JM系列膜片聯軸器的安裝方便、調節能力強和傳動平穩的優良特性。它可廣泛取代彈性柱銷聯軸器、彈性套柱銷聯軸器、梅花彈性聯軸器等噪音大、易損壞的老式聯軸器，而且JN系列膜片聯軸器還有重心靠近機組支撐、附加彎距小，對轉子動力性能影響小等特點，所以特別適用于透平壓縮機等高速輕載機組。
JN系列膜片聯軸器參數表| 型號JN | 額定扭矩Nm | 最高許用轉速RPM | 標 準 外 型 聯 接 尺 寸 | 許 用 偏 差 | 動 力 學 特 性 | 重量Kg | | Dmm | d3maxmm | D′maxmm | Lmm | Tmm | 角向（度） | 徑向mm/mm | 軸向mm | 轉動慣量N.m/rad | 扭轉剛度kg.m2 | | 100 | 320 | 11000 | 104 | 28 | 60 | 35 | 62.5 | 1/2 | 0.0087 | 1.5 | 0.0041 | 0.2×106 | 3.3 | | 120 | 400 | 9200 | 124 | 32 | 64 | 62 | 70.2 | 0.0087 | 1.7 | 0.0094 | 0.25×106 | 5.4 | | 140 | 700 | 8100 | 140 | 55 | 88 | 82 | 69 | 1/3 | 0.0056 | 2.1 | 0.0126 | 0.34×106 | 6.2 | | 170 | 1000 | 6700 | 170 | 70 | 108 | 112 | 82 | 0.0056 | 2.5 | 0.0499 | 0.85×106 | 15.8 | | 200 | 2500 | 5700 | 200 | 80 | 124 | 142 | 96 | 0.0056 | 2.8 | 0.1051 | 1.29×106 | 24.7 | | 240 | 4000 | 4700 | 240 | 105 | 166 | 172 | 104 | 0.0056 | 3.2 | 0.2787 | 1.79×106 | 42.9 | | 260 | 6300 | 4400 | 260 | 110 | 174 | 212 | 119 | 0.0056 | 4 | 0.4532 | 3.47×106 | 57.4 | | 290 | 10000 | 3900 | 290 | 140 | 190 | 212 | 124.6 | 0.0056 | 4.7 | 0.644 | 3.97×106 | 63.2 | | 330 | 16000 | 3400 | 330 | 150 | 224 | 252 | 143 | 1/4 | 0.0046 | 5 | 1.5072 | 4.66×106 | 113.6 | | 380 | 25000 | 2900 | 380 | 180 | 265 | 252 | 160 | 0.0046 | 5.8 | 2.982 | 13×106 | 167 | | 420 | 40000 | 2700 | 420 | 200 | 290 | 302 | 166 | 0.0046 | 6.2 | 4.8767 | 19.8×106 | 228.6 | | 460 | 63000 | 2490 | 460 | 220 | 318 | 352 | 191 | 0.0046 | 7 | 7.3935 | 21.37×106 | 281.5 | | 500 | 80000 | 2290 | 500 | 250 | 366 | 410 | 195 | 0.0046 | 8.5 | 10.9671 | 24.26×106 | 354.1 |
注:軸向不對中能力指的是0.45倍最大轉速下的軸向調整能力。
