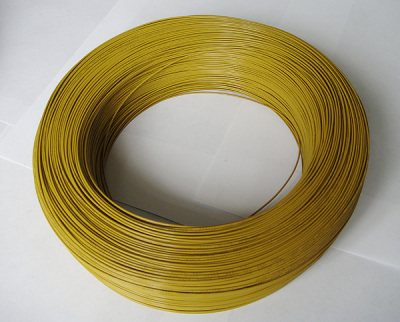

供應10086鐵氟龍高溫線26awg連接線鍍錫銅芯環保10086、10109鐵氟龍高溫線
說明:
◆環保10086 ETFE鐵氟龍高溫電線。
◆導體採用單條或絞線36-4/0 AWG鍍銀銅線或鍍錫銅線，絕緣採用ETFE氟塑料。
◆額定溫度:-80～+150-200℃。 額定電壓: 600V。
◆標準: 環保758,環保1581 及CSA C22.2 NO.210.2，可通過環保 VW-1及CSA PT1垂直耐燃測試。
◆使用標準厚度，易剝、易裁。容差±0.11mm。
◆具有優良熱穩定和機械耐磨及電絕緣性能，可抗強酸、耐腐蝕、耐火不燃、氧指數高、低煙無鹵、不老化。
◆符合歐盟RoHS環保指令，并由SGS檢測通過。
應用:
◆廣泛應用於航空、冶金石油、電子儀器、儀器儀錶、家用電器、變壓器及電機引出線。
| 額定溫度: | -80℃～+200℃ | 額定電壓: | 600V |
| 絕緣材料: | ETFE鐵氟龍 | 測試電壓: | |
| 線規 | 線數 | 線徑 | 導體直徑 | 絕緣厚度 | 電線外徑 | 導體電阻 | 電流 | 電線重量 | 包裝 |
| 36 | 7 | 0.05 | 0.150 | 0.23 | 0.600 | 997 | 0.5 | 0.6 | 4000/1220 |
| 34 | 7 | 0.06 | 0.180 | 0.23 | 0.640 | 880 | 0.6 | 0.7 | 4000/1220 |
| 32 | 7 | 0.08 | 0.240 | 0.23 | 0.700 | 602 | 0.7 | 0.9 | 4000/1220 |
| 30 | 7 | 0.10 | 0.300 | 0.23 | 0.760 | 386 | 0.8 | 1.2 | 4000/1220 |
| 28 | 7 | 0.12 | 0.360 | 0.23 | 0.820 | 242 | 1.0 | 1.5 | 4000/1220 |
| 26 | 7 | 0.16 | 0.480 | 0.26 | 1.000 | 152 | 2.0 | 2.4 | 4000/1220 |
| 24 | 7 | 0.20 | 0.600 | 0.0.30 | 1.200 | 95.3 | 3.0 | 3.6 | 2000/610 |
| 24 | 19 | 0.12 | 0.600 | 0.30 | 1.200 | 95.3 | 3.0 | 3.6 | 2000/610 |
| 22 | 19 | 0.15 | 0.750 | 0.32 | 1.400 | 56.1 | 6.0 | 5.2 | 2000/610 |
| 20 | 19 | 0.185 | 0.930 | 0.32 | 1.600 | 35.3 | 8.0 | 7.3 | 2000/610 |
| 18 | 19 | 0.233 | 1.170 | 0.32 | 1.800 | 22.2 | 13 | 10.4 | 2000/610 |
| 16 | 19 | 0.300 | 1.500 | 0.400 | 2.300 | 16.6 | 18 | 17.1 | 1000/305 |
| 14 | 19 | 0.370 | 1.850 | 0.400 | 2.650 | 9.50 | 24 | 24.6 | 1000/305 |
| 12 | 19 | 0.470 | 2.350 | 0.600 | 3.550 | 5.70 | 30 | 41.5 | 1000/305 |
| 10 | 37 | 0.430 | 3.000 | 0.600 | 4.200 | 3.95 | 40 | 63.7 | 1000/305 |
| 9 | 37 | 0.480 | 3.360 | 0.600 | 4.560 | 3.30 | 45 | 77.6 | 訂貨要求 |
| 8 | 133 | 0.280 | 4.060 | 0.686 | 5.430 | 2.62 | 59 | 101 | 訂貨要求 |
| 7 | 133 | 0.310 | 4.500 | 0.686 | 5.870 | 1.93 | 72 | 121 | 訂貨要求 |
| 6 | 133 | 0.354 | 5.130 | 0.686 | 6.510 | 1.58 | 84 | 154 | 訂貨要求 |
| 5 | 133 | 0.400 | 5.800 | 0.686 | 7.170 | 1.23 | 96 | 193 | 訂貨要求 |
| 4 | 133 | 0.446 | 6.470 | 0.686 | 7.840 | 1.03 | 110 | 236 | 訂貨要求 |
| 3 | 133 | 0.500 | 7.250 | 0.889 | 9.030 | 0.78 | 123 | 303 | 訂貨要求 |
| 2 | 133 | 0.562 | 8.150 | 0.889 | 9.930 | 0.55 | 151 | 377 | 訂貨要求 |
| 1 | 133 | 0.631 | 9.150 | 0.889 | 10.900 | 0.48 | 164 | 468 | 訂貨要求 |
| 1/0 | 133 | 0.710 | 10.300 | 1.150 | 12.600 | 0.39 | 188 | 603 | 訂貨要求 |
| 2/0 | 133 | 0.800 | 11.600 | 1.150 | 13.900 | 0.31 | 200 | 755 | 訂貨要求 |
| 3/0 | 133 | 0.900 | 13.050 | 1.150 | 15.400 | 0.24 | 255 | 942 | 訂貨要求 |
| 4/0 | 133 | 1.000 | 14.500 | 1.150 | 16.800 | 0.19 | 310 | 1151 | 訂貨要求 |
