一、產品特點及應用
有機硅電源灌封膠是一種低粘度雙組份加成型有機硅灌封膠，型號為ZS-GF-5299G可以室溫固化，也可以加熱固化，具有溫度越高固化越快的特點。本品在固化反應中不產生任何副產物，可以應用于PC(Poly-carbonate)、PP、ABS、PVC等材料及金屬類的表面。完全符合歐盟ROHS指令要求。
二、典型用途
電源模塊的灌封保護；
其他電子元器件的灌封保護
三、技術參數
| 性能指標 | A組分 | B組分 |
| 固?化?前 | 外觀 | 灰色流體 | 白色流體 |
| 粘度（cps） | 1500～2500 | 1500～2500 |
| 混合比例A:B（重量比） | 1∶1 |
| 混合后粘度?（cps） | 1500～2500 |
| 適用時間?（min） | 60-120（可調） |
| 成型時間?（h） | 4-6 |
| 固化時間?（min，90℃） | 15 |
| ?? 固?? 化?? 后 | 硬度(shore?A) | 45-55 |
| 導?熱?系?數?[W/m.K] | ≥0.6 |
| 介?電?強?度（kV/mm） | ≥18 |
| 介?電?常?數（1.2MHz） | 3.12 |
| 體積電阻率（Ω·cm） | ≥1.0×1016 |
| 比重（g/cm3） | 1.62±0.03 |
以上固化前性能數據均在25℃，相對濕度55%條件下所測，機械性能及電性能數據均在試樣完全固化后所測。本公司對測試條件不同或產品改進造成的數據不同不承擔相關責任。
四、使用工藝
1、混合前:首先把A組分和B組分在各自的容器內充分攪拌均勻。?
2、混合時:應遵守A組分:?B組分?=?1∶1的重量比，并攪拌均勻。
3、排泡:膠料混合后應真空排泡1-3分鐘。

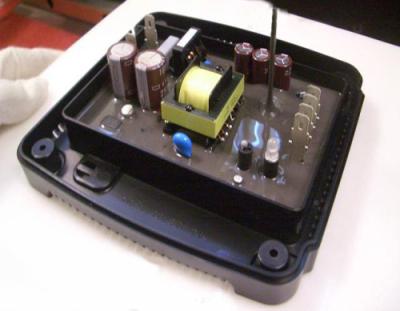

4、灌封:混合好的膠料應盡快灌注到被灌產品中，以免后期膠料增稠而流動性不好。
5、固化:室溫加溫固化均可。溫度越高，固化速度越快。氣溫較低時，要適當延長固化時間。在冬季需很長時間才能固化，建議采用加熱方式固化，80～100℃下固化15分鐘，室溫條件下一般需12小時左右固化。
五、注意事項
1、膠料應在干燥室溫環境下密封貯存，混合好的膠料應盡快用完，避免造成浪費。
2、本品屬非危險品，但勿入口和眼。
3、本品無毒，具有良好的生理惰性，對皮膚無刺激和傷害。產品不含有易燃易爆成份，不會引發火災及爆炸事故，對運輸無特殊要求。
4、存放一段時間后，膠會有所分層。請攪拌均勻后使用，不影響性能。
5、以下物質可能會阻礙本產品的固化，或發生不固化現象，所以，最好在進行簡易實驗驗證后應用，必要時需要清洗應用部位。
a、不完全固化的縮合型硅膠；
b、（amine)固化型環氧樹脂；
c、白蠟焊接處（solderflux)。
六、包裝規格、貯存及運輸
1、① 20kg/組,A劑 10kg/桶，B劑 10kg/桶，塑料桶；
② 40kg/組,A劑 20kg/桶，B劑 20kg/桶，塑料桶。
2、本產品的貯存期為１年（25℃以下），超過保存期限的產品應確認無異常后方可使用。
3、此類產品屬于非危險品，可按一般化學品運輸。
七、建議和聲明
建議用戶在正式使用有機硅電源灌封膠之前先做適用性試驗。由于實際應用的多樣性，我公司不擔保特定條件下使用我司產品出現的問題，不承擔任何直接、間接或意外損失的責任，用戶在使用過程遇到什么問題，可聯系我公司售后服務部，我們將竭力為您提供幫助。
兆舜科技供應:有機硅電源灌封膠
資料來源:東莞兆舜有機硅科技股份有限公司
兆舜科技15年專業有機硅生產廠家,專注于電子、LED、家電、太陽能光伏等行業,具有為大客戶提供各種優秀的應用方案的經驗,擁有很強的產品開發能力,獲得業界內一致認可!
