工作線速度:350粒度:46-150加工定制:是

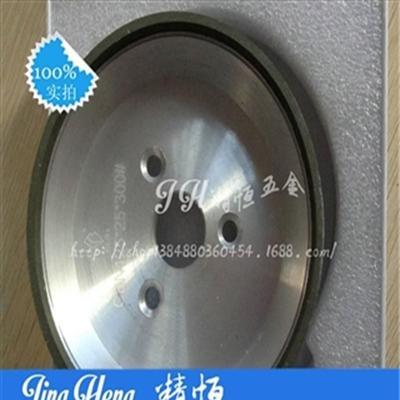

材質:金剛石形狀:碟形砂輪結合劑:金屬砂輪
類型:外圓磨砂輪型號:多款供選工藝:燒結
規格:規格齊全適用范圍:打磨,拋光,磨邊,磨削,多用途。圓度砂輪和修整砂輪,節約工時,改善勞動條件,有利于加工操作;
3、超硬磨料切削鋒利,磨削力小,有利于被加工零件加工精度和表面粗糙度的改善,減少機床的動力消耗;磨料顆粒鋒利使得磨具在加工中磨削溫度較普通磨具要低,可大大提高被加工表面質量,減少或避免零件出現裂紋、燒傷、金相組織復化等弊病,從而提高零件的使用壽命,大為改善總的經濟指標。
鑒于超硬磨具有著無可比擬的優越性,隨著新材料、新技術的不斷涌現,隨著加工工業的技術進步,其應用范圍不斷擴大,用量不斷增長,有力地推動著經濟的發展。但由于超硬磨具的工具成本較高,而且又有其本身的獨特性能和規律性,使用不當不僅會造成嚴重浪費,而且得不到滿意的加工質量和應該得到的優良的經濟效果。
二、首先,要選擇合適特性的超硬磨具
超硬磨具是一種和普通磨具不同的磨具,其結構形式和個性也不相同,有其獨特的特性。超硬磨具的特性是指磨料、粒度、結合劑、濃度、形狀和尺寸等項。
1、磨料的選擇:
超硬磨料主要有金剛石和立方氮化硼兩大類,用于超硬磨具的金剛石主要指人造金剛石,天然金剛石已基本不用于制作磨具。人造金剛石和立方氮化硼除均為高溫高壓下人工合成、具有高硬度、鋒利性好、耐磨損等共同特性外,性質上仍有很大的差別,因而使用范圍有明確的分工。
金剛石是自然界目前人類認識的最堅硬物質,作為磨料表現出極優的硬度、強度、研磨能力,導熱系數和熱膨脹系數等,可加工很多的硬質材料,如加工硬質合金、陶瓷、寶石瑪瑙、玻璃、石材、建材、混凝土和半導體材料等就顯示出很大的優越性。但由于金剛石是碳的同素異形體,在較高的溫度下易于鋼鐵的鐵族元素產生化學反應,引起強烈化學磨損,直接影響磨具的磨削性能和損耗,所以不適宜加工這類材料。
立方氮化硼雖然硬度低于金剛石,但比普通磨料仍高得多,其導熱系數、熱膨脹系數和研磨能力也優得多,也是一種非常優異的磨削材料,而且立方氮化硼的穩定性和化學惰性也大大優于金剛石,所以對普通磨料難以加工且金剛石又不宜加工的硬而韌的金屬材料不失為一種非常合適的磨料,如工具鋼、模具鋼、不銹鋼、耐熱合金等,特別是高釩高速鋼、鋁高速鋼等對磨削溫度較為敏感的金屬材料更是較為理解的磨料。
人造金剛石和立方氮化硼目前已有多種品種,適用的領域也不相同,我們應有一個全面的了解,在GB/T6405-94標準中有明確的說明(見下表),人造金剛石的有些品種僅用于制作工具,而非用于磨具。
品種
適用范圍
系列
代號
粒度
推薦用途
窄范圍
寬范圍
人造金剛石
RVD
60/70~325/400
樹脂、陶瓷結合劑制品等
MBD
35/40~325/400
35/40~60/80
金屬結合劑磨具,鋸切、鉆探工具及電鍍制品等
SCD
60/70~325/400
樹脂結合劑磨具,加工鋼與硬質合金組合件等
SMD
16/18~60/70
16/20~60/80
鋸切、鉆探和修整工具等
DMD
16/18~60/70
16/20~40/50
修整工具等
M-SD
36/54~0/0.5
硬、脆材料的精磨、研磨和拋光等
立方氮化硼
CBN
20/25~325/400
樹脂、陶瓷、金屬結合劑制品
M-CBN
36/54~0/0.5
硬、韌金屬材料的研磨和拋光
金剛石和立方氮化硼還有鍍衣磨料,即在磨粒表面鍍附一層物質,通常樹脂結合劑磨具干磨時,選用鍍銅金屬衣磨料,濕磨時選用鍍鎳金屬衣磨料,陶瓷結合劑磨具選用鍍陶瓷材料的磨料,其目的是制作磨具時增加磨粒和結合劑的結合強度,延長磨具使用壽命,降低加工成本。一般情況下,鍍衣增重以不超過磨料自重50%為宜,但成型磨削、間斷磨削增重可達50~100%.
2、粒度的選擇:
粒度是指磨粒大小的量度。粒度號指按照標準對磨粒尺寸所作的分級標記。在標志超硬磨具的特性時,粒度指的就是粒度號。
在超硬磨具使用中,選擇磨具的粒度一般根據被加工工件表面粗糙度要求、磨削加工效率、工序要求,以及磨具結合劑的種類綜合加以考慮,下列兩表可作參考。
磨具粒度號
加工表面粗糙度Ra(μm)
樹脂結合劑
金屬結合劑
80/100~100/120
——
0.32~2.5
100/120~170/200
0.16~0.63
0.16~1.25
170/200~270/325
0.08~0.32
0.16~0.63
325/400~M10/20
0.04~0.16
——
M8/12~M4/8
0.02~0.08
——
M4/8~M1.5/3
0.01~0.04
——
磨削工序
適用的粒度范圍
粗磨
80/100~120/140
中精磨
120/140~200/230
精磨、細磨
200/230~M36/54
研磨、拋光
M22/36~M0.5/1.5
在磨加工中操作者一般都具有普通磨料磨具的使用經驗,粒度選擇的原則基本相同,但考慮到兩大類磨料性能的差異,要求達到相同的加工表面粗糙度,由于超硬磨粒的鋒利性和不易磨損性,選用的粒度號就要比普通磨料細1~2個粒度號。
選擇超硬磨具的粒度時,還應考慮磨具所采用的結合劑,因為各種結合劑均有它的最佳粒度范圍,太粗或太細均不利于其磨削加工。一般情況下,樹脂結合劑磨具選用100/120以細;陶瓷結合劑磨具選用100/120~170/200;金屬結合劑磨具選用70/80~230/270。當然還要看加工效率和加工表面粗糙度要求等選擇最佳粒度,要求加工效率高時,選用較粗粒度號。反之選較細粒度號。
3、結合劑的選擇:
超硬磨具結合劑是制作磨具不可缺少的,其作用是將磨粒粘結成具有一定幾何形狀,并把持住磨粒使其在加工中承受磨削力而起到切削作用,超硬磨具結合劑主要有樹脂結合劑(代號B)、陶瓷結合劑(代號V)和金屬結合劑(代號M)三大類,如何選擇結合劑主要依據其自身的性能和加工中對磨具的要求而定。
樹脂結合劑自銳性能良好,不易堵塞,很少修整,磨削效率較高,磨削溫度較低,而且本身具有一定彈性,能起拋光作用,故其在超硬磨具中得到廣泛應用,樹脂結合劑金剛石磨具經常應用于硬質合金工件、鋼基硬質合金工件,以及部分非金屬材料的半精磨、精磨等;樹脂結合劑立方氮化硼磨具主要用于高釩高速鋼刀具的刃磨和工具鋼、模具鋼、不銹鋼和耐熱合金工件的半精磨、精磨等。但樹脂結合劑耐熱性差,在較高的磨削溫度下耐磨性差,磨具的磨損大,在大負荷磨削時尤為明顯,常以采用鍍附金屬衣磨料來加以改善。
陶瓷結合劑是目前應用日益廣泛的一種結合劑,該種結合劑磨具工作表面有較好的容屑空間,切削鋒利,磨削效率高,加工中不易發熱和堵塞,有利于磨削過程的平穩進行,熱膨脹量小,容易控制加工精度,而且該種磨具整形、修整相對容易,對方便恢復磨具工作表面的切削能力十分有利。一般用于粗磨、半精磨,以及接觸面大的成型磨削等。由于金剛石的耐熱性較差,陶瓷結合劑燒結時必須溫度很低,目前還有較大難度,使得陶瓷結合劑金剛石磨具較少采用,所以陶瓷結合劑主要還是應用在耐熱性較好的立方氮化硼磨具。
金屬結合劑有青銅結合劑和電鍍結合劑兩大類。青銅結合劑磨具是以銅粉、錫粉為主要材料和補充改善其性能的其它材料充分混和,再將磨料加入其中充分混合均勻,置于模具中壓制成型(一般有冷壓——在室溫下壓制和熱壓——在加熱條件下壓制之分),然后燒結而成。該種磨具的結合劑和磨粒的結合強度高,耐磨性好,磨損小,使用壽命長,保持形狀好,能承受較大的負荷。但缺點是自礪性差,容易堵塞磨具表面,發熱大,磨具修整也十分困難。它主要用于玻璃、陶瓷、石材、建材、混凝土、半導體材料等非金屬材料的粗磨、精磨和切割工序,少量用于硬質合金、復合超硬材料的磨削加工,以及成型磨削和各種珩磨、電解磨削等。青銅結合劑立方氮化硼磨具目前除用于合金鋼工件的珩磨外還極少使用。電鍍結合劑是一種結合強度更高的結合劑,一般將單層或多層磨粒用電鍍方法鍍在金屬基體上,該種結合劑磨具工作表面上單位面積的磨粒數比其它幾種結合劑高得多,而且磨粒都裸露出結合劑表面,因而切削鋒利,磨削效率高。但受鍍層厚度限制,磨具總的使用壽命不可能太高,一般用于特殊用途加工,如成型磨削用磨具、小磨頭、套料刀、電鍍鉸刀、銼刀等。這些年來,立方氮化硼電鍍金屬結合劑磨具應用日益擴大,特別在加工各種鋼類零件的小孔、型腔時更為突出,獨具特色,磨削效率高,經濟性好,還可獲得較好的形狀精度。
